OPPO Reno6 Pro

收購OPPO-

從功能數量與體積的比值來看,智慧手機應該是人們生活中最誇張的產品了。打電話、刷抖音、玩遊戲、看新聞、拍照、聽歌、導航,甚至是辦公學習,都是手機眾多本領的一部分。更誇張的是,使用者還對每一個功能的效能要求越來越嚴。要知道,效能強的硬體往往意味著更大的體積,這也就讓手機內部空間的緊湊程度越來越高。然而在這種情況下,還存在“輕薄手機”,比如厚約7.6毫米的OPPOReno6Pro。今天咱們就通過這款手機,看看現代智慧手機內部到底有多麼的緊湊。

這就是本次拆機的主角:OPPO Reno6 Pro。相信主打輕薄的它會是一個手機內部空間高度緊湊的典型代表。

手機玻璃後蓋並不是一塊單純的玻璃,在反面,我們能看到大量的黑色緩衝棉。

開啟手機玻璃背板後,我們能看到排布工整、覆蓋全面的內部保護。其中上部為攝像頭和被蓋板覆蓋的主機板,中部被黑色散熱膜遮住的是電池,下部金屬蓋板覆蓋的則是副板。

取下覆蓋在主機板上的蓋板。蓋板採用了塑料和金屬混合的材料,這樣的選擇可以實現塑料的輕盈和金屬的薄度中的平衡。

主機板部分密密麻麻,我們只看主要部件。除了左側的四顆後置攝像頭,還有聽筒(黃框)、前置攝像頭(綠框)和被散熱覆蓋的晶片(紅框)。手機大部分功能都被整合在了這個部位。

這是採用分體式設計的後置攝像頭。沒有了連線攝像頭的框架,手機可以更輕更薄。

沒有了傳統的攝像頭固定框架,主機板上的鏤空(紅框處)起到了固定攝像頭的作用。

這是OPPOReno6Pro的3200萬畫素前置攝像頭。

主機板上主要是手機的晶片。我們也能看見關鍵介面周圍的防塵放水膠圈。即使空間緊湊,也不能省略必要的保護。

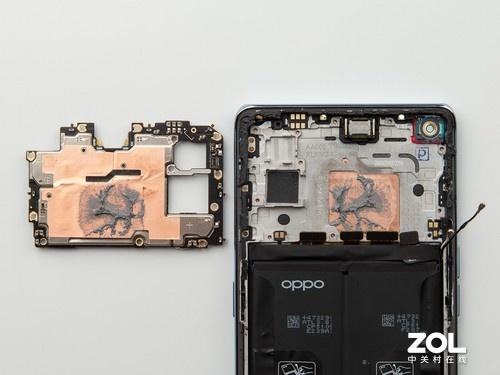

主機板和手機主框架接觸的部位有大面積散熱銅箔與導熱矽脂(灰色膏狀物),這對手機在內部緊湊的同時避免過熱有著非常重要的作用。

除了主機板,手機另外一些硬體則被整合在了手機下部的副板附近。

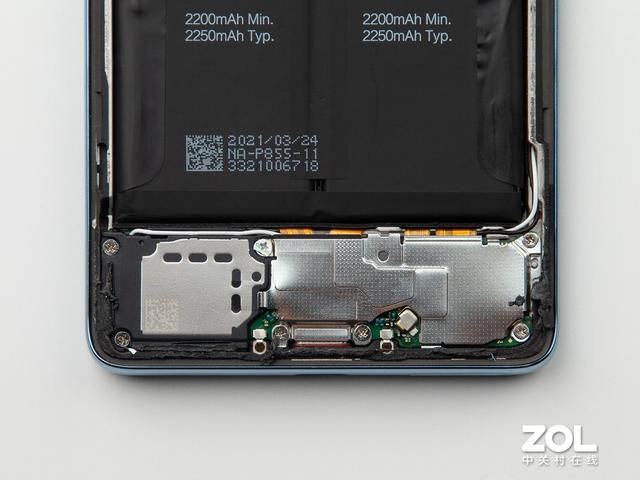

這是副板的蓋板,因為該部位下方是更強但體積更大的X軸線性馬達,OPPO Reno6 Pro對該部位的厚度非常敏感,所以使用了很薄的金屬蓋板。

副板的整合度也很高,各種排線層層環繞。右側綠色的是副板,左側覆蓋著一小片金屬的黑色塑料盒為手機的揚聲器。

副板體積很小,上面的灰色防塵防水膠圈引人注目。

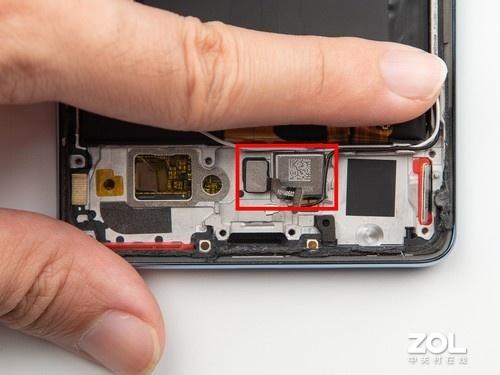

取下揚聲器、副板,抽出充電介面排線,我們就能看到手機的屏下指紋模組和X軸線性馬達(紅框)。

值得注意的是,為了儘量不浪費內部空間,屏下指紋攝像頭的位置(紅框)被安排在了充電介面排線的下方。

屏下指紋模組的攝像頭十分小巧(左側)。大家可以用SIM卡卡槽和X軸線性馬達(右側)作為參考。注意,SIM卡卡槽也有灰色的防塵防水膠圈。

這就是通過光線讀取使用者指紋紋路的屏下指紋攝像頭。

在手機底部我們還能找到更多防塵防水膠圈(籃框)。

沒人喜歡手機沒電,所以廠商們都絞盡腦汁在手機有限空間內塞入更大的電池。即使有著7.6毫米的超薄機身,以及為了實現65W超級閃充而採用的更佔空間的雙電池串聯設計,OPPO Reno6 Pro依然實現了4500毫安時的電池容量,這就是之前在主機板、副板等其它位置“拼命”提高整合度的成果。

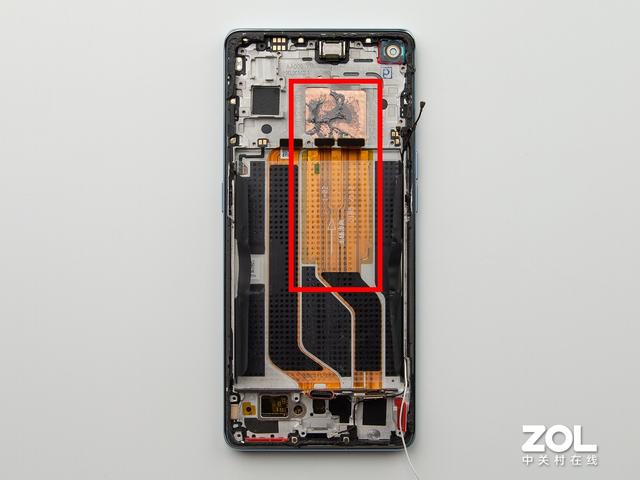

給手機晶片散熱的主要功臣是被覆蓋在層層保護下的VC均熱板(紅框的位置)。VC均熱板通過銅本身的導熱性,以及內部液體液氣轉換的吸熱與放熱,快速把晶片熱量散走。

雖然大部分人看不到,但是手機內部空間利用的能力也是手機廠商需要具備的素質,OPPO Reno6 Pro表現地非常不錯。通過本次拆機,希望大家能對現代智慧手機內部結構的緊湊程度有更多的瞭解。
